Şarj istasyonu aracı algılamıyor ya da şarjı başlatmıyorsa sorunun nerede olduğunu nasıl bilebiliriz? Elektrikli araç şarj test cihazları, gerçek bir aracı taklit ederek arızayı ve güvenlik sorunlarını hızla ortaya çıkarıyor.

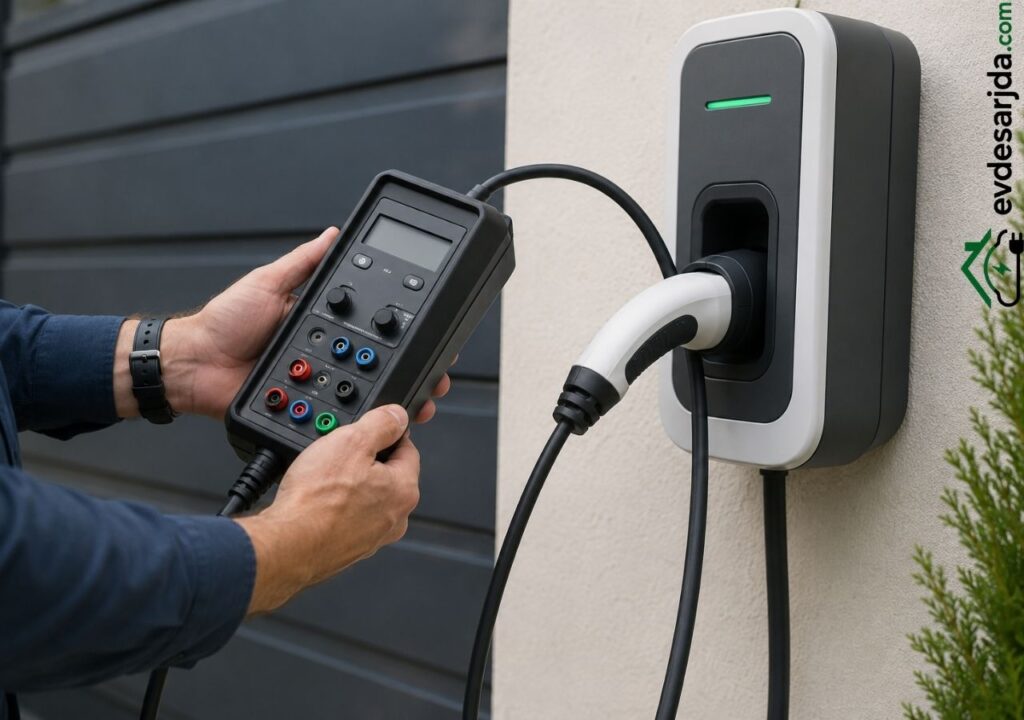

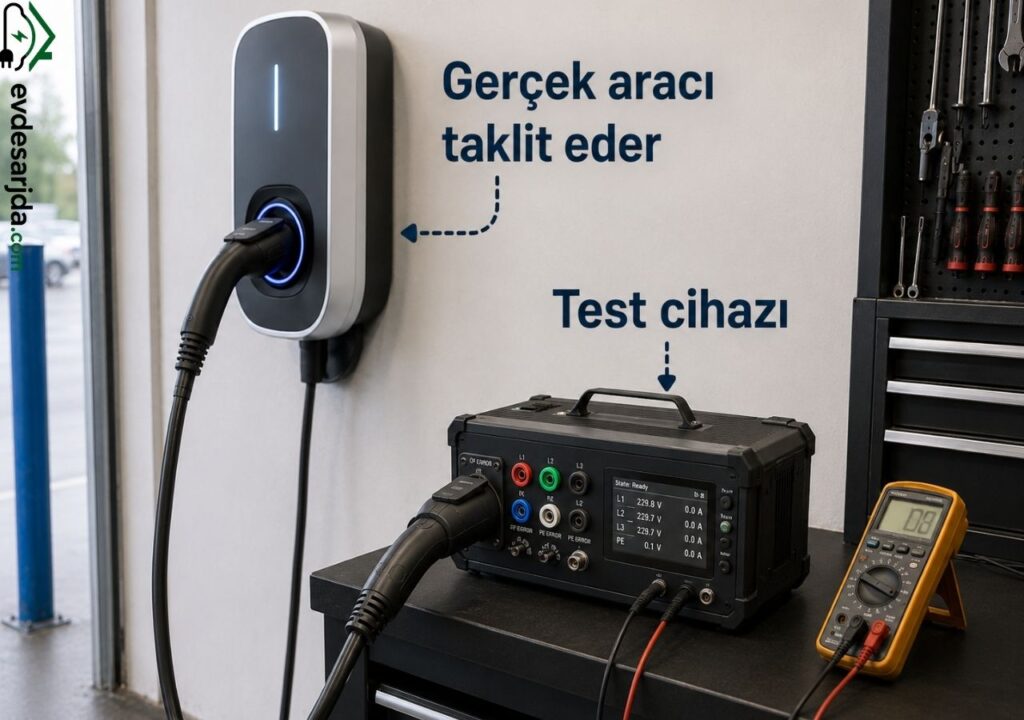

En basit anlatımla test cihazı, şarj istasyonunun karşısında sahte bir elektrikli araç gibi davranıyor. Şarj cihazına aracın bağlandığını ve enerji almaya hazır olduğunu bildiriyor. Böylece normalde kapalı olan elektrik çıkışı açılıyor ve gerekli ölçümler yapılabiliyor.
Elektrikli Araç Şarj Test Cihazı Ne İşe Yarıyor?
Elektrikli araç şarj istasyonları, normal prizler gibi sürekli elektrik vermiyor. Güvenlik amacıyla önce bir aracın bağlandığını algılıyor, ardından araçtan şarj talebi gelmesini bekliyor. Şarj test cihazı bu iletişimi taklit ederek istasyonun çalışmasını kontrol etmeyi sağlıyor.
Cihaz sayesinde aşağıdaki şu sorulara yanıt bulunabiliyor:
- Şarj istasyonu aracı algılıyor mu?
- Şarj işlemi doğru şekilde başlıyor mu?
- Çıkışa elektrik geliyor mu?
- Şarj kablosu doğru algılanıyor mu?
- Topraklama ve güvenlik sistemleri çalışıyor mu?
- Hata durumunda elektrik kesiliyor mu?
Bu nedenle test cihazları özellikle yeni kurulumlarda, bakım işlemlerinde ve arıza tespitinde kullanılıyor.
Elektrikli Araç Şarj Test Cihazı Nasıl Çalışıyor?
Çok fazla teknik ifadelerle izah edip kafa karışıklığı yaratmayacağız. Elektrikli araç ile şarj istasyonu arasında şarj başlamadan önce kısa bir temas veya iletişim gerçekleştiğini hayal edin. İşte test cihazı da bu iletişimi taklit ediyor. Cihaz üzerinde genellikle farklı bağlantı durumlarını seçmeye yarayan düğmeler bulunuyor. Teknisyen bu düğmeleri kullanarak istasyona sırasıyla aracın bağlandığını ve şarj olmaya hazır olduğunu bildiriyor.
Test sırasında genellikle şu durumlar simüle ediliyor:
| Durum | Anlamı | İstasyondan beklenen tepki |
|---|---|---|
| Durum A | Araç bağlı değil | Elektrik vermemeli |
| Durum B | Araç bağlandı | Aracı algılamalı ancak şarjı başlatmamalı |
| Durum C | Araç şarj olmaya hazır | Elektrik çıkışını açmalı |
| Durum D | Havalandırma gerekiyor | Uygun değilse şarjı başlatmamalı |

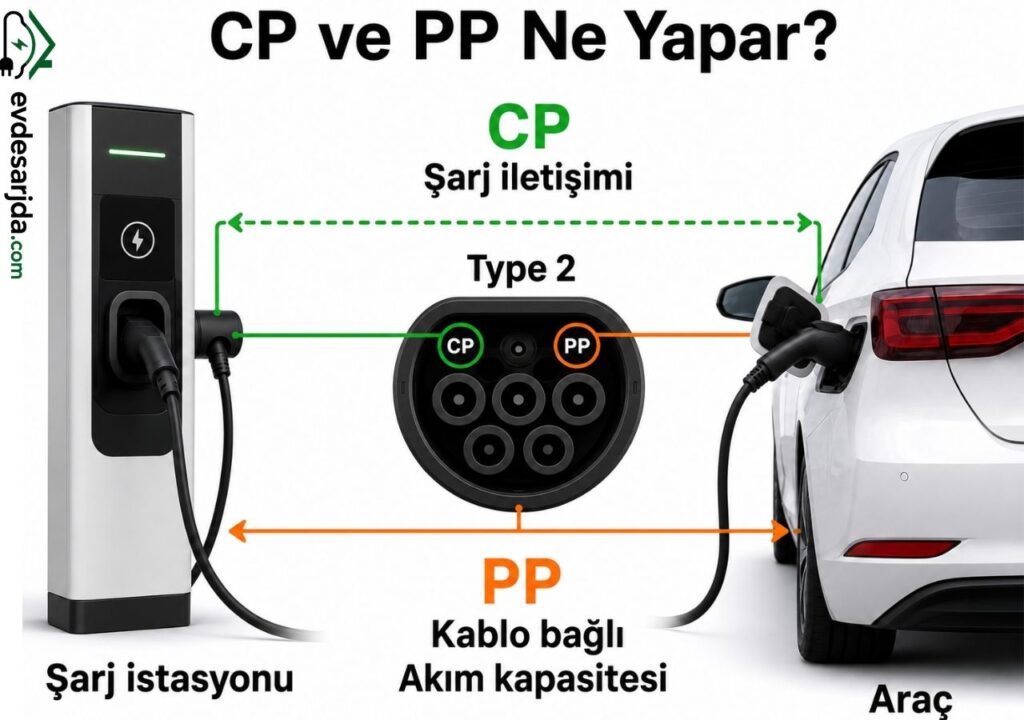

Test cihazı aynı zamanda Kontrol Pilotu ve Yakınlık Pilotu adı verilen bağlantıları da taklit ediyor. Kontrol Pilotu, araç ile istasyon arasındaki şarj iletişimini sağlıyor. Yakınlık Pilotu ise kablonun bağlı olduğunu ve ne kadar akım taşıyabileceğini bildiriyor.
Hangi Arızalar ve Güvenlik Sorunları Tespit Ediliyor?
Elektrikli araç şarj test cihazları, şarj işleminin neden başlamadığını anlamaya yardımcı oluyor.
Bu cihazlarla şu sorunlar tespit edilebiliyor:
- Şarj istasyonunun aracı görmemesi
- Şarj talebine cevap vermemesi
- Elektrik çıkışının açılmaması
- Kontaktörün çalışmaması
- Topraklama bağlantısının hatalı olması
- Şarj kablosunun yanlış algılanması
- Güvenlik sisteminin gereksiz yere devreye girmesi
- Hata durumunda elektriğin kesilmemesi
Bazı test cihazları kontrollü şekilde topraklama veya bağlantı hatası da oluşturabiliyor. Şarj istasyonunun böyle bir durumda enerjiyi hemen kesmesi gerekiyor. Elektrik kesilmiyorsa istasyon güvenli kabul edilmiyor. Cihazın yapabildiği bu kontroller sayesinde sorunun araçta mı, şarj kablosunda mı yoksa şarj istasyonunda mı olduğu daha kolay anlaşılabiliyor.
Elektrikli Araç Şarj Test Cihazlarını Kimler Kullanıyor?

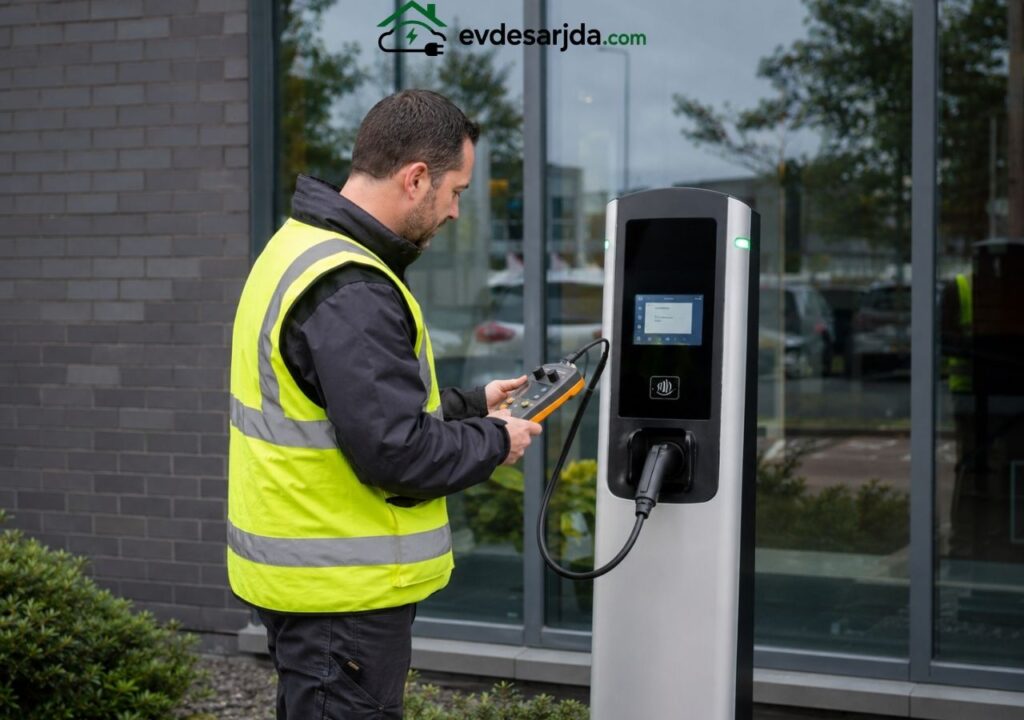

Elektrikli araç şarj test cihazları elektrikli araç şarj sahiplerinden ziyade daha çok profesyonel kullanıcılar için üretiliyor. Elektrikçiler yeni kurulan wallbox ve şarj istasyonlarının doğru çalıştığını kontrol ediyor. Bakım teknisyenleri arızalı cihazlarda sorunun kaynağını buluyor. Şarj istasyonu işletmecileri ise halka açık cihazların düzenli bakımında bu test ekipmanlarından yararlanıyor.
Elektrikli araç ve şarj cihazı üreticileri de yeni ürünlerin bağlantı, güvenlik ve şarj özelliklerini kontrol etmek için gelişmiş test sistemleri kullanıyor. Bireysel elektrikli araç kullanıcılarının genellikle böyle bir cihaz satın almasına gerek bulunmuyor. Ev tipi şarj cihazında sorun yaşandığında yetkili servis veya uzman bir elektrikçiden destek alınması daha doğru oluyor.
Elektrikli Araç Şarj Test Cihazıyla Ölçüm Nasıl Yapılır?
Elektrikli araç şarj test cihazlarının düğmeleri, ekranları ve sunduğu bazı ölçümler markadan markaya göre değişebilir. Ancak çoğu cihazda temel mantık aynıdır: Test cihazı gerçek bir aracı taklit eder, şarj istasyonunun verdiği tepki ise ölçüm cihazlarıyla kontrol edilir.

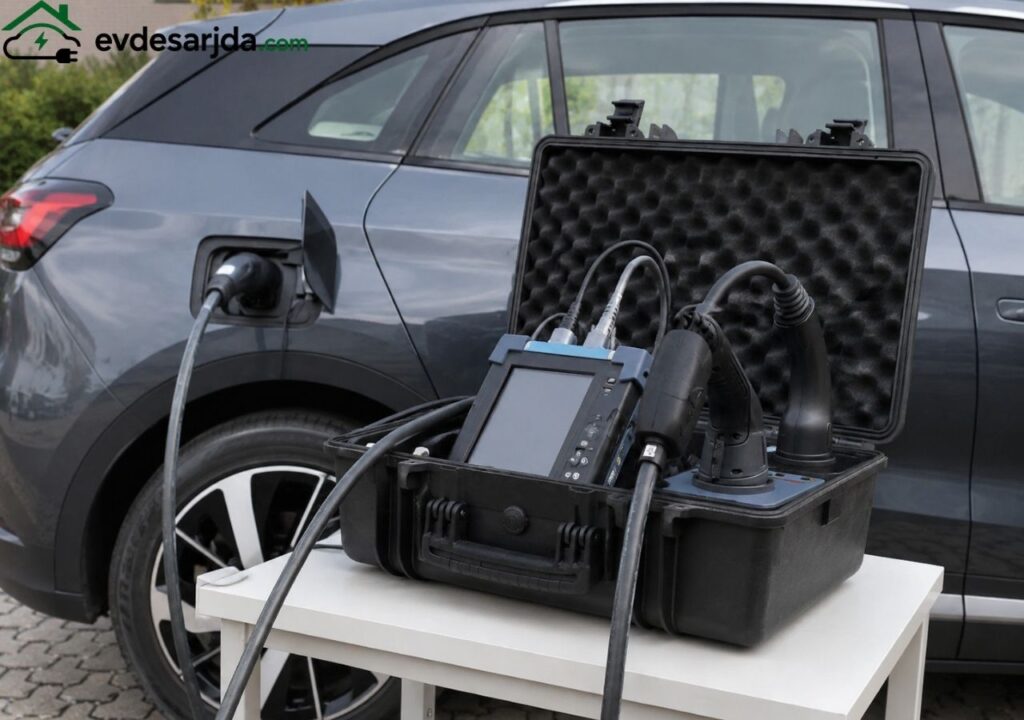

İlk olarak test cihazının Tip 1 veya Tip 2 bağlantısı şarj istasyonuna takılır. Bu aşamada cihaz, istasyona önce bir aracın bağlandığını, ardından aracın şarj olmaya hazır olduğunu bildirir. Şarj istasyonu bu sinyalleri doğru algılarsa içindeki kontaktörü kapatır ve elektrik çıkışını açar.
Ölçüm genellikle şu sırayla yapılır:
1. Araç bağlantısı simüle edilir

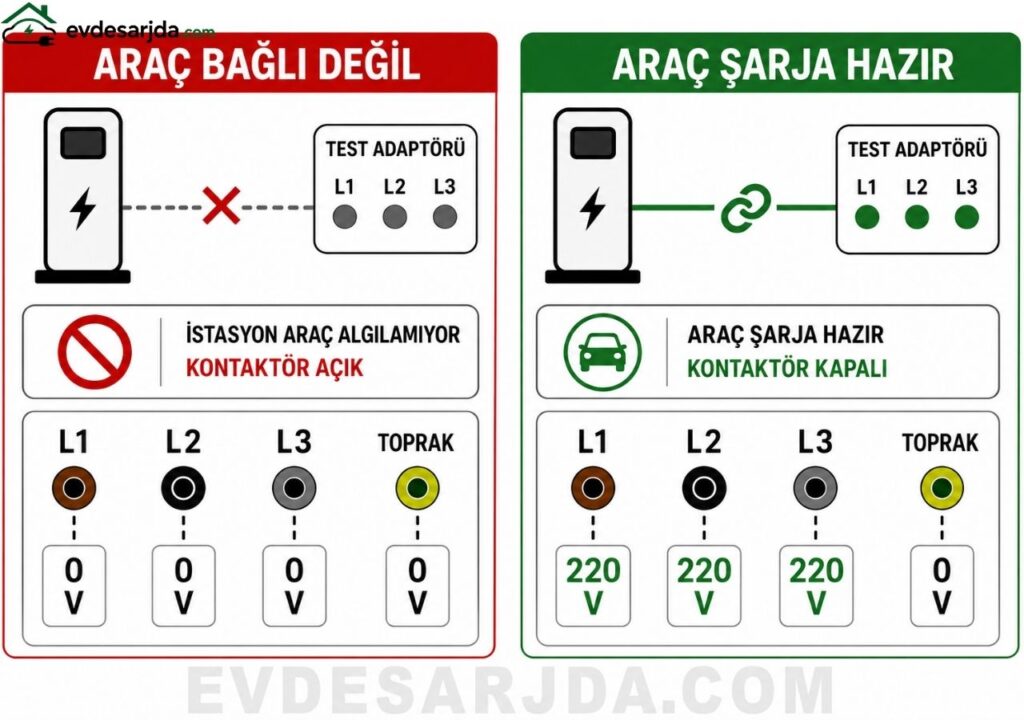

Test cihazı üzerinden önce araç bağlı değil, ardından araç bağlı durumu seçilir. Şarj istasyonunun bağlantıyı algılaması ancak henüz elektrik vermemesi gerekir. Daha sonra araç şarja hazır durumu seçilir. İstasyon doğru çalışıyorsa kontaktörünü kapatır ve çıkışa enerji verir. Bu geçişler bazı cihazlarda A, B ve C durumlarıyla, bazılarında ise farklı düğme veya menü adlarıyla gösterilebilir.
2. Kablo kapasitesi taklit edilir

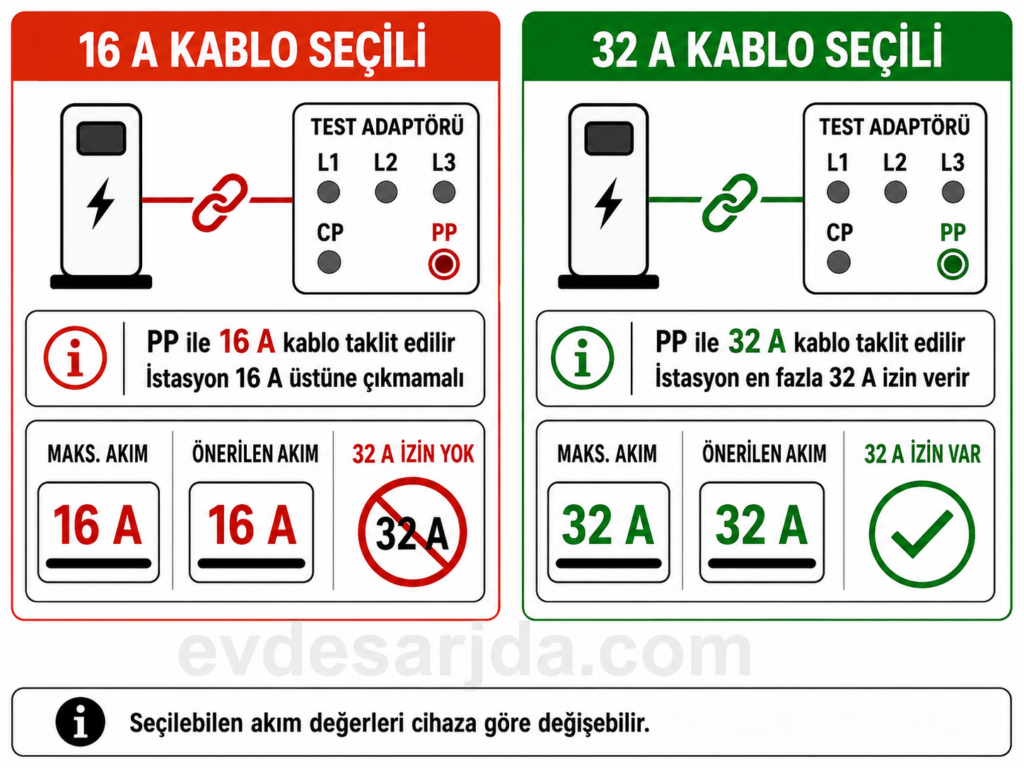

Bazı test cihazlarında farklı kablo akım kapasiteleri seçilebilir. Böylece istasyona 16 A, 32 A veya daha yüksek akım taşıyabilen bir kablo bağlanmış gibi sinyal gönderilir. Şarj istasyonunun, kablonun taşıyabileceğinden daha yüksek akıma izin vermemesi beklenir. Bu özellik her cihazda bulunmayabilir ve seçilebilen akım değerleri modele göre değişebilir.
3. Elektrik çıkışı ölçülür

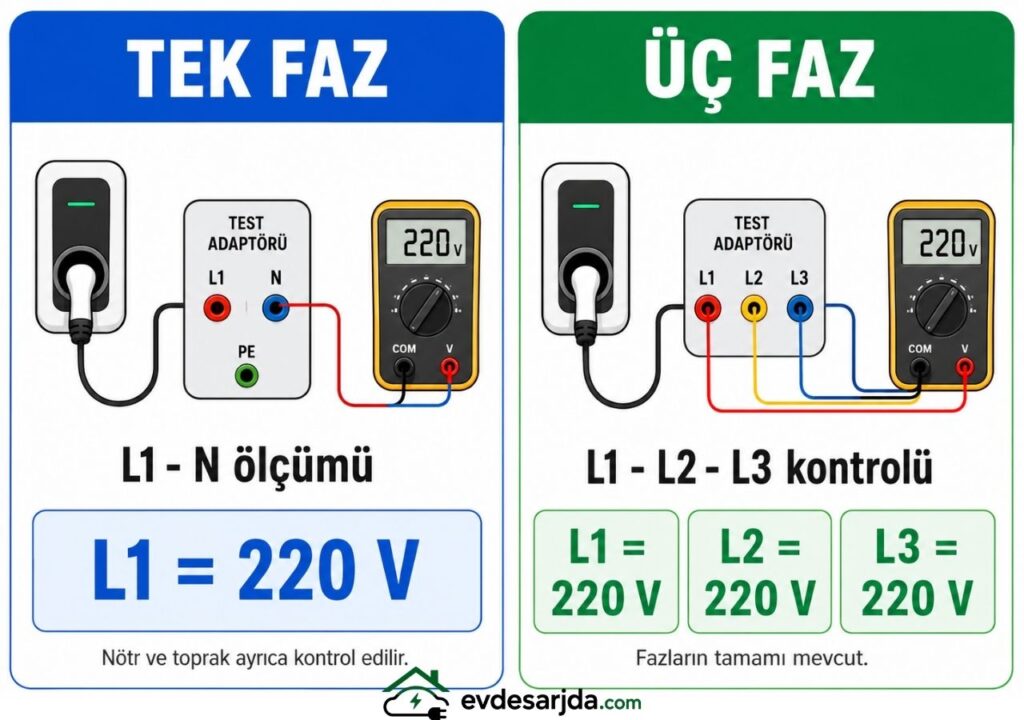

İstasyon enerji vermeye başladıktan sonra test cihazının ölçüm noktalarından gerilim kontrolü yapılır. Bazı modeller gerilimi kendi ekranında gösterirken bazılarında multimetre veya tesisat test cihazı kullanılması gerekir. Tek fazlı şarj cihazlarında faz, nötr ve toprak bağlantıları kontrol edilir. Üç fazlı cihazlarda ise üç fazın da mevcut olup olmadığına ve faz sırasına bakılabilir.
Bu ölçümlerle şu sorunlar belirlenebilir:
- Çıkışta hiç elektrik bulunmaması
- Fazlardan birinin eksik olması
- Gerilimin beklenen seviyeden farklı çıkması
- Nötr veya topraklama bağlantısında sorun bulunması
4. Şarj iletişimi kontrol edilir

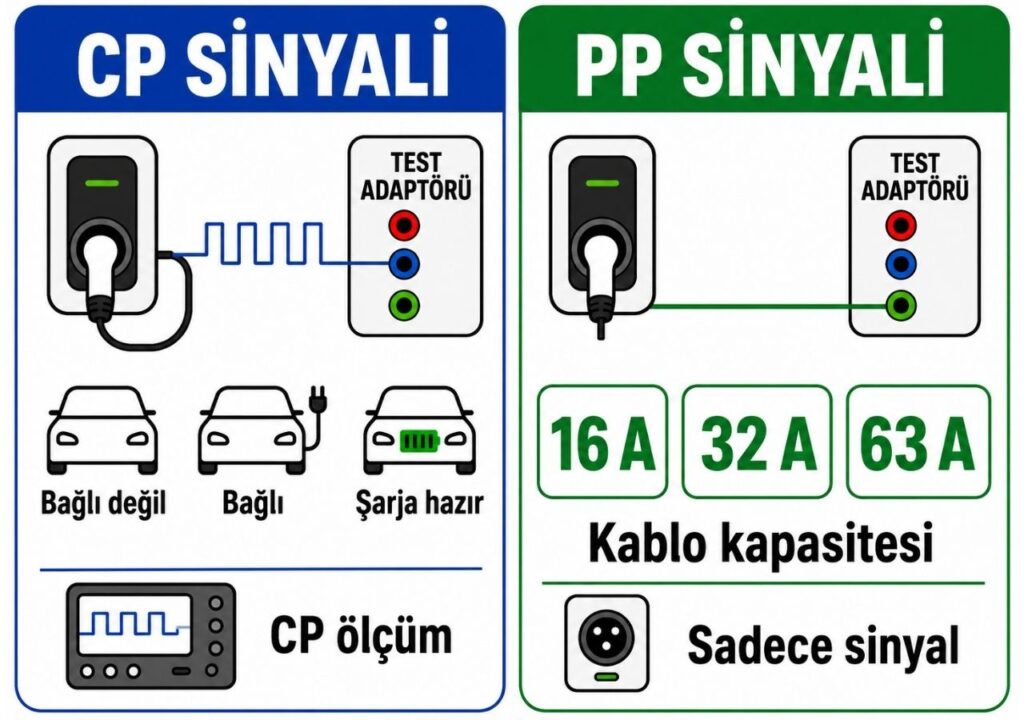

Test cihazı, araç ile istasyon arasındaki temel iletişimi sağlayan CP ve PP sinyallerini taklit eder. CP sinyali, aracın bağlı ve şarja hazır olup olmadığını bildirir. PP sinyali ise kablonun bağlı olduğunu ve taşıyabileceği akımı belirtir. Bazı gelişmiş test cihazlarında CP sinyalinin seviyesi ve istasyonun izin verdiği maksimum akım da ölçülebilir. Daha basit modeller ise yalnızca bu sinyalleri oluşturarak istasyonun doğru tepki verip vermediğini gösterir.
5. Güvenlik tepkisi test edilir

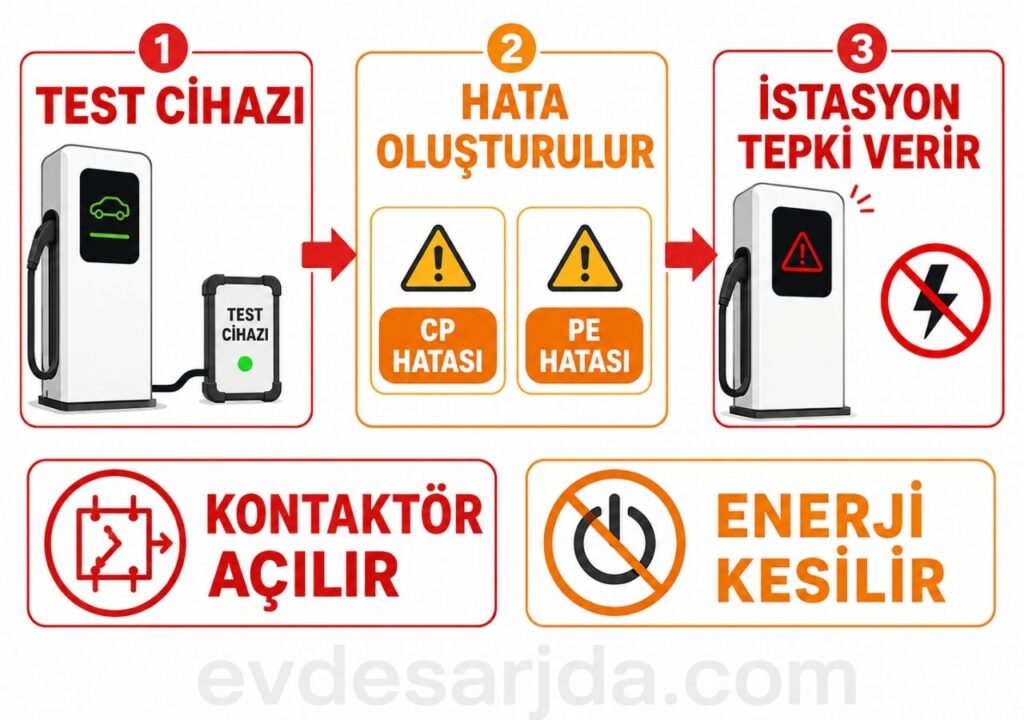

Desteklenen modellerde topraklama veya iletişim hatası oluşturularak şarj istasyonunun güvenlik tepkisi kontrol edilir. İstasyonun hata algılandığında kontaktörünü açması ve elektrik çıkışını kesmesi gerekir.
Bazı cihazlarda bu işlem PE Error, CP Error veya benzer isimli düğmelerle yapılır. Ancak hata simülasyonu özelliği bütün ürünlerde bulunmaz. Kaçak akım, izolasyon ve topraklama ölçümleri için ayrıca profesyonel bir tesisat test cihazı gerekebilir.
Her test cihazının kendi ekranından ayrıntılı ölçüm yaptığı düşünülmemelidir. Bazı cihazlar yalnızca aracı taklit eden bir adaptördür; gerçek elektriksel ölçümler multimetre veya başka bir test cihazıyla gerçekleştirilir. Enerjili sistemlerde yapılan bu kontroller yalnızca eğitimli ve yetkili teknik personel tarafından uygulanmalıdır.
